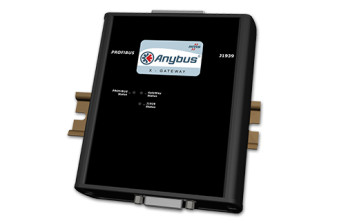

AB7615-C
Производитель: HMS Industrial Networks AB (Швеция)
Модель: 14659-17
Артикул: AB7615-C
Наличие: Предзаказ
Модель: 14659-17
Артикул: AB7615-C
Наличие: Предзаказ
Кол-во:
- или -
В закладки
В сравнение
В сравнение

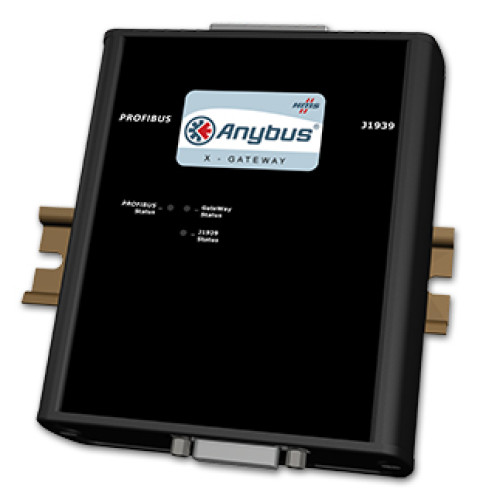

Anybus X-gateway – PROFIBUS Slave - J1939
The Anybus X-gateway J1939 Gateway provides connectivity between a PROFIBUS network and a J1939 Heavy Duty vehicle (CAN) network. The X-gateway appears as a PROFIBUS-DP Slave device allowing a PROFIBUS Master to read or write data from the J1939 network.
EASY CONFIGURATION - NO PROGRAMMING REQUIRED! HMS provides the X-gateway with a free Windows based configuration tool (BWConfig). This PC based software allows the user to map J1939 parameter (PGN) data into a range of memory addressable through the Anybus X-gateway PROFIBUS-DP interface.
Configuration of the X-gateway is simple using BWConfig and consists of setting up an I/O table containing selected J1939 PGNs and the rate that each will be read or written from the J1939 network. BWConfig will then automatically map the I/O table to a range of addresses accessible from the X-gateway PROFIBUS interface.
The configuration is downloaded from the PC to the Anybus X-gateway via an RS232 connection and is saved in FLASH memory.
| Коммуникационные интерфейсы | |
| Интерфейсы | PROFIBUS DP-V0 Slave-J1939 |
| Управляемый: | via 9-pin DSUB RS-232 port with the included BWConfig Windows software |
| Конструктив | |
| Назначение | Шлюз PROFIBUS DP-V0 Slave |
| Серия | X-gateway |
| Степень защиты корпуса: | IP20, NEMA rating 1 |
| Конструкция корпуса: | Aluminium |
| Вид монтажа: | Vertical |
| Гальваническая изоляция | YES, on both BUS/Ethernet side |
| Возможности монтажа | DIN-rail (EN 50022 standard) |
| Температура хранения | -25 to +85 ℃ or -13 to +185°F |
| Температура эксплуатации: | 0 to +70 ℃ or +32 to +158°F |
| Вес, кг. | 500g or 1,10 lbs |
| Габариты, мм | 126 x 110 x 42mm or 4,96 x 4,33 x 1,65" |
| Гарантия от производителя | 3 years |
| Комплект поставки | Resource CD with "BWConfig" Windows software,Manuals, RS-232 configuration cable, Installation Guide, 5-pole 5.08 mm Phoenix pluggable screw J1939 connector 2-pole 5.08 mm Phoenix pluggable screw connector (Power supply not included) |
| Сертификаты | CE,CULUS |
| Питание | |
| Входное напряжение питания DC: | 24 VDC +/- 20% via 2-pole 5.08 mm Phoenix pluggable screw connector |
| Ток потребления: | max. 300mA (Typical 200mA) |
Написать отзыв
Ваше имя:Ваш отзыв: Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Оценка: Плохо Хорошо
Введите код, указанный на картинке:
Описание
Anybus X-gateway – PROFIBUS Slave - J1939The Anybus X-gateway J1939 Gateway provides connectivity between a PROFIBUS network and a J1939 Heavy Duty vehicle (CAN) network. The X-gateway appears as a PROFIBUS-DP Slave device allowing a PROFIBUS Master to read or write data from the J1939 network.
EASY CONFIGURATION - NO PROGRAMMING REQUIRED! HMS provides the X-gateway with a free Windows based configuration tool (BWConfig). This PC based software allows the user to map J1939 parameter (PGN) data into a range of memory addressable through the Anybus X-gateway PROFIBUS-DP interface.
Configuration of the X-gateway is simple using BWConfig and consists of setting up an I/O table containing selected J1939 PGNs and the rate that each will be read or written from the J1939 network. BWConfig will then automatically map the I/O table to a range of addresses accessible from the X-gateway PROFIBUS interface.
The configuration is downloaded from the PC to the Anybus X-gateway via an RS232 connection and is saved in FLASH memory.
Характеристики
| Коммуникационные интерфейсы | |
| Интерфейсы | PROFIBUS DP-V0 Slave-J1939 |
| Управляемый: | via 9-pin DSUB RS-232 port with the included BWConfig Windows software |
| Конструктив | |
| Назначение | Шлюз PROFIBUS DP-V0 Slave |
| Серия | X-gateway |
| Степень защиты корпуса: | IP20, NEMA rating 1 |
| Конструкция корпуса: | Aluminium |
| Вид монтажа: | Vertical |
| Гальваническая изоляция | YES, on both BUS/Ethernet side |
| Возможности монтажа | DIN-rail (EN 50022 standard) |
| Температура хранения | -25 to +85 ℃ or -13 to +185°F |
| Температура эксплуатации: | 0 to +70 ℃ or +32 to +158°F |
| Вес, кг. | 500g or 1,10 lbs |
| Габариты, мм | 126 x 110 x 42mm or 4,96 x 4,33 x 1,65" |
| Гарантия от производителя | 3 years |
| Комплект поставки | Resource CD with "BWConfig" Windows software,Manuals, RS-232 configuration cable, Installation Guide, 5-pole 5.08 mm Phoenix pluggable screw J1939 connector 2-pole 5.08 mm Phoenix pluggable screw connector (Power supply not included) |
| Сертификаты | CE,CULUS |
| Питание | |
| Входное напряжение питания DC: | 24 VDC +/- 20% via 2-pole 5.08 mm Phoenix pluggable screw connector |
| Ток потребления: | max. 300mA (Typical 200mA) |
